SUS303製ストレーナー

SUS303製ストレーナー

名称	SUS303製ストレーナー
業界	化学業界
材質	ステンレス SUS303
寸法	Φ100×5
精度	平面度0.03
表面処理	なし

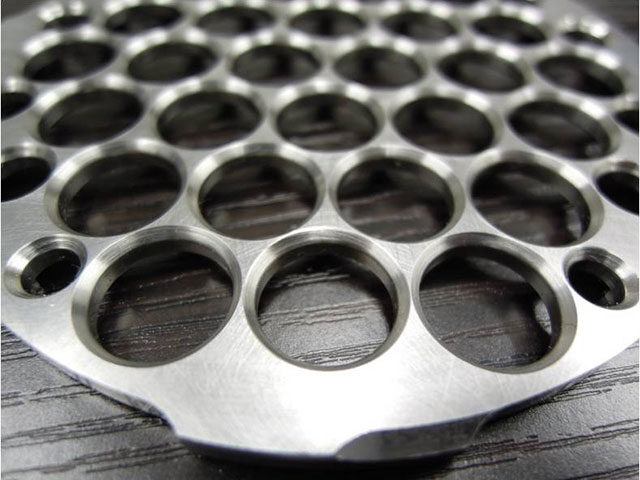

この精密切削加工品は、SUS303製の化学分野で使用される特殊なストレーナーです。Φ100のプレートの中にH7公差の穴がギッシリと加工されています。壁が薄い上、このプレート自体も薄いため、このように多数の穴を開けると通常は歪んでしまいます。OEM装置設計･製造.comを運営するZESTIAでは、加工順序を工夫したり治具を活用するなどして殆ど歪みがないレベルで仕上げています。

なお、この機械加工品は薄いプレートに穴を開けただけではありません。穴の部分にはC面取りが施されてるように見えますが、実は空けてある穴の全てにテーパー加工が施されている上、端面とのつなぎ目をRで仕上げています。これは、このストレーナーを通過する化学品のすべりを良くするための、製品の機能(価値)向上のための加工となっています。
