自動車組立ライン用治具_調質材

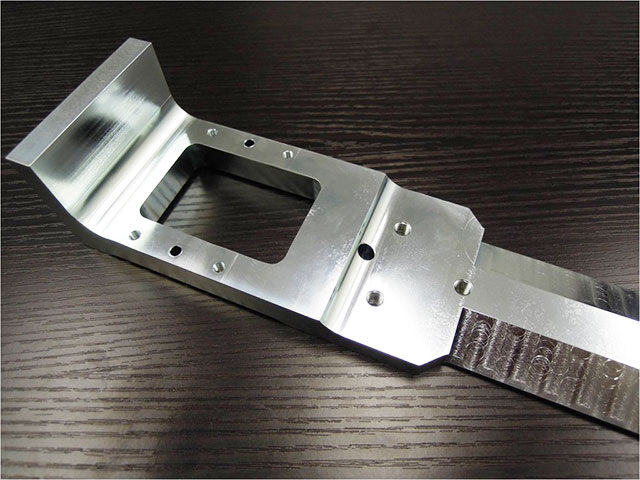

この製品はS45C調質材で製作した、自動車組み立てライン用の治具になります。防錆のために三価クロメート処理を行っています（なお見た目が薄い青になっているのはそのためです）。S45Cの調質材は硬いため切削時間が長くかかります。そのため、加工時間を極力少なくしコストダウンを行う為に、特殊な刃物によって切削を行っています。さらに、中央部には斜めのカットが施されていますが、これを縦型マシニングセンタを用いて、治具レスで切削しコストを抑えているのが特徴です。

さらに、この製品は材料の特性をよく加味しながら精度よく仕上げていることがポイントです。一般的に調質材は加工による熱で歪みを起こす特性を持っていることから、まず粗取りを行いゆがみを出してから加工をしています。

こうした加工方法や治具の活用などを行うことで、OEM装置 設計･製造.comを運営するZESTIAではお客様に対しコストダウンによる原価低減を行っています。
